外控模式
由外部輸入的模擬量信號控制轉速，開關量信號控制啟停和方向。控制面板按鍵不起作用。
在切斷電源狀態下，參照下面圖1、圖2，進行接線。然后將DB15接口連接到泵的背部接口上

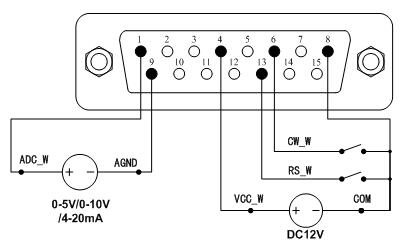

圖1、外控模式連接外部DC12V電源的接線圖

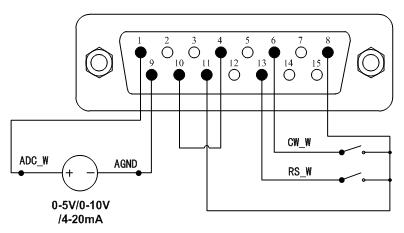

圖2、外控模式連接內部DC12V電源的接線圖
打開電源開關，LED數碼管顯示數字
按MODE鍵將模式切換到外控模式
閉合外部RS_W的開關，打開模擬量電源，泵隨著模擬量的變化而改變轉速；斷開外部RS_W的開關，泵停止運轉
斷開CW_W的開關，泵以順時針運轉；閉合CW_W開關，泵以逆時針運轉。
圖3 外控模式
圖4
圖4

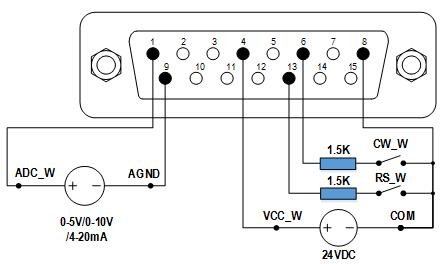

注意：如果要使用外部24V直流電源控制泵的啟停和方向，需要在RS_W和CW_W的串聯1.5K電阻才可使用，如圖4所示，否則會引起泵的內部電路的損壞。
