★ 本文中的流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
產品簡介
■使用高精度57型步進電機，轉速范圍0.1-150rpm，配合簡易固定支架，具有流速控制精度高、流量范圍廣、電機壽命長、安裝空間小、噪音低等特點，主要在儀器、設備中配套使用；
■可匹配雷弗YZ15、YZ25、YT15、YT25、DT系列、DG系列、BZ系列等多款高性能泵頭；
■可面板固定或底板固定，安裝方便，可靠性強；
■選配雷弗電路板，能夠精準地控制蠕動泵的轉速、啟停、正反轉等動作，并輸出轉速及啟停信號；支持RS485通訊，兼容MODBUS協議；

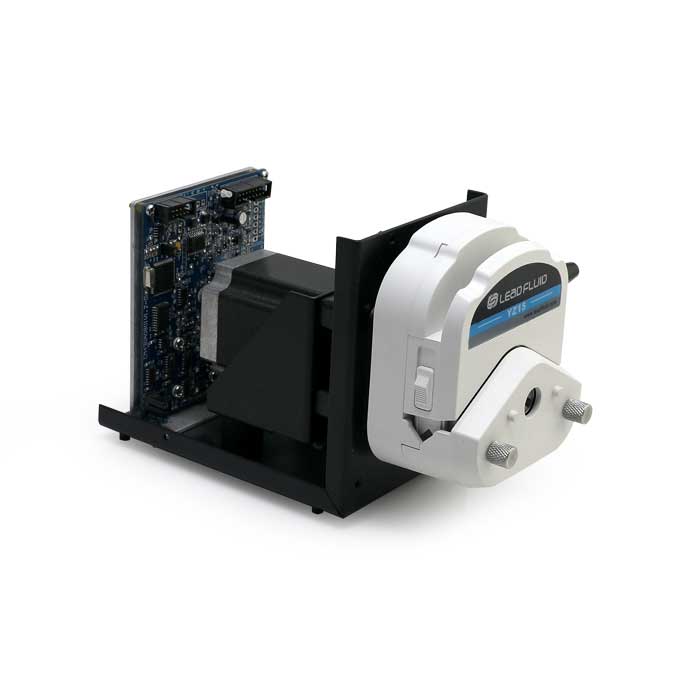

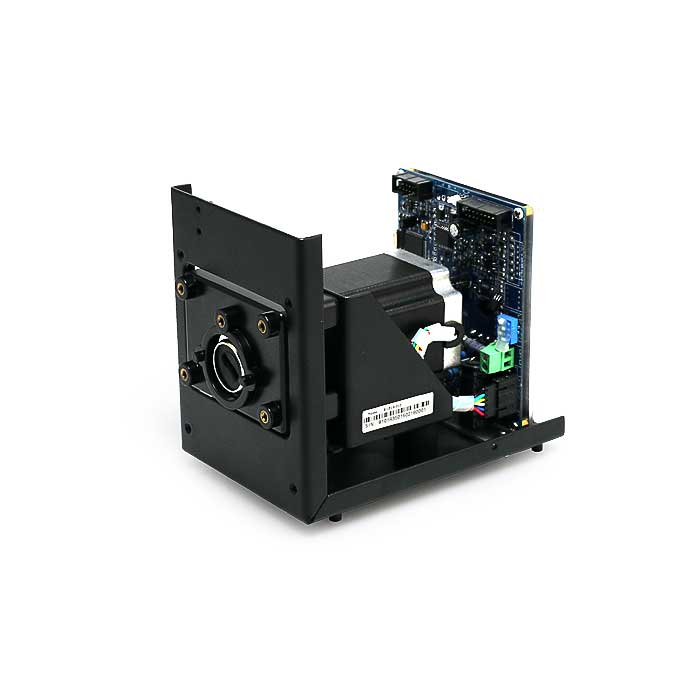

■電路板外置時，建議選用安裝空間較小的B150MD-A型蠕動泵；電路板后置時，建議選用底部支架較長的B150MD-B型蠕動泵。
電機規格
■ 適用轉速范圍 0.1-150rpm
■ 步距角：1.8°
■ 相數：2
■ 相電壓：4.0V
■ 相電流：2A
■ 相電阻：2Ω±10%
■ 相電感：4.2mH±20%
■ 絕緣電阻：≥100MΩ
■ 接線定義：紅線-A、綠線-C、黃線-B、藍線-D
| 適用泵頭 | 通道數 | 適用軟管 | 單通道流量 （毫升/分鐘） |
| DG6-1 (6滾輪) | 1、2、3、4 | 壁厚0.8～1，內徑≤3.17 | 0.0002～49 |
| DG10-1 (10滾輪) | 1、2、3、4 | 壁厚0.8～1，內徑≤3.17 | 0.0001～41 |
| DT10-18 | 1、2 | 13#14#壁厚0.8～1，內徑≤3.17 | 0.0002～82 |
| YZ15 | 1 | 13#14#19#16#25#17#18# | 0.006～570 |
| YZ25 | 1 | 15#24# | 0.17～425 |
| YT15 | 1 | 13#14#19#16#25#17#18# | 0.006～570 |
| YT25 | 1 | 15#24#35#36# | 0.17～725 |
| DT15-14 | 1 | 19#16#25#17# | 0.066～560 |
| DT15-24 | 2 | 19#16#25#17# | 0.066～330 |
| BZ25-24 | 1 | 24# | 0.28～420 |
| BZ25-15 | 1 | 15# | 0.17～250 |
| BZ15-16 | 1 | 16# | 0.08～120 |
| BZ15-14 | 1 | 14# | 0.02-32 |
以上流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質特性等具體因素影響，僅供參考。
適用泵頭
B150MD-A 尺寸圖
B150MD-B 尺寸圖
